ファスナー、自動車部品、電装品、その他小さな金属部品を扱うメーカー様へジュンダさんの低レールガントリーバレル亜鉛めっきラインバルク亜鉛電気めっきへの自動化されたアプローチを提供します。その低レール構造は、天井の高さが制限されている場合に特に役立ち、回転バレルとプログラム可能なプロセス制御により、複雑なコンポーネント全体に一貫したコーティングをサポートします。
最新のバレル亜鉛めっきシステムは、スループット、コーティングの一貫性、自動化、機器の安定性、および設備要件のバランスをとらなければなりません。低レール ガントリー バレル亜鉛めっきラインは、バルク バレル処理と自動ガントリー移動およびインテリジェントなプロセス制御を組み合わせることで、これらの課題に対応するように設計されています。 JUNDA は、アルカリまたは酸性亜鉛メッキ、バッチあたり 100 kg ～ 500 kg のカスタマイズ可能なバレル容量、4 ～ 40 m/min の調整可能なガントリー移動量、および PLC/HMI 制御を指定しています。このシステムは、亜鉛ニッケル、銅、ニッケル、およびいくつかの不動態化または亜鉛仕上げプロセスもサポートできるため、柔軟な工業用表面処理生産に適しています。
目次
- 低レールガントリーバレル亜鉛めっきラインとは何ですか?
- 低レール設計が重要なのはなぜですか?
- 主要な仕様とプロセス能力
- 生産上の主な利点は何ですか?
- このめっきシステムはどのような業界で使用できますか?
- インテリジェントなプロセス制御はどのように生産を改善しますか?
- システムを選択する前に購入者は何を考慮する必要がありますか?
- よくある質問
低レールガントリーバレル亜鉛めっきラインとは何ですか?

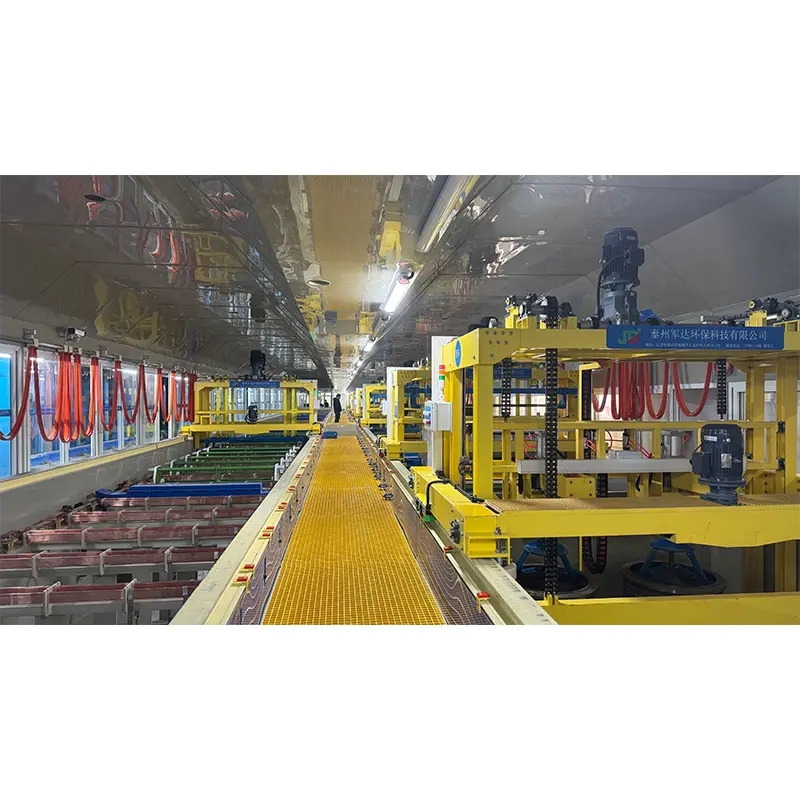

低レール ガントリー バレル亜鉛めっきラインは、比較的小さな金属部品の大量処理用に開発された自動電気めっきシステムです。部品を個別にラックに配置するのではなく、コンポーネントは回転バレルにロードされます。めっきサイクル中、バレルは処理段階を通じて部品を継続的に移動または回転させ、亜鉛が複数の表面に到達できるようにします。
低レール ガントリー構成では、多くの従来のオーバーヘッド ガントリー構成よりも低い位置にある搬送構造が使用されます。 JUNDA の製品仕様によると、この構成は、安定した水平移動と位置決め精度を維持しながら、全高要件を軽減することを目的としています。
これにより、この機器は、天井のクリアランスが重要な技術的制約となる既存の工場、改修プロジェクト、施設に特に適しています。
低レール設計が重要なのはなぜですか?
工場のレイアウトは、自動めっきシステムの導入の実現可能性とコストに直接影響を与える可能性があります。従来のハイレール配置では、ホイスト、バレル、タンク、およびメンテナンスアクセスのためにかなりの垂直方向のクリアランスが必要となる場合があります。低レール構成により、制限された建物の範囲内で作業する場合に、より高い柔軟性が得られます。
設置高さを低くする
低レール構造は、利用可能な天井高が制限されている施設向けに設計されています。これは、完全に新しい建物を建設するのではなく、既存の表面処理ワークショップをアップグレードする場合に特に役立ちます。
安定したガントリー動作
ガントリーは、プロセス ステーション間の制御された水平移動を提供します。 JUNDA では、調整可能な移動速度を 4 ～ 40 m/min としており、移動パラメータをさまざまな生産要件に適合させることができます。
より優れた改修の可能性
工場改修プロジェクトには固定的な構造上の制限があることが多いため、既存の空間条件に対応できる機器であれば再設計の必要性を軽減できます。したがって、低レールのコンセプトは、初期の機器レイアウト段階で重要な考慮事項となります。
主要な仕様とプロセス能力
工業用めっきラインの選択には、自動化レベルを評価するだけでは不十分です。購入者は、処理能力、めっきの化学的性質、制御アーキテクチャ、バレルの性能、コーティングの厚さ、および仕上げの要件を一緒に検討する必要があります。
| パラメータ | 仕様 | 生産の意義 |
|---|---|---|
| 機器の種類 | ローレールガントリーバレルめっきライン | 自動化された一括処理向けに設計 |
| メッキタイプ | アルカリ亜鉛 / 酸亜鉛 | さまざまな亜鉛めっきプロセス要件をサポート |
| バレル容量 | バッチあたり 100 ～ 500 kg、カスタマイズ可能 | 小型部品の大量生産に最適 |
| ガントリー移動速度 | 4 ～ 40 m/min、調整可能 | 柔軟なプロセス移動が可能 |
| 制御システム | PLC + HMI タッチスクリーン | プロセスの監視とパラメータ調整を簡素化 |
| バレル回転速度 | 0 ～ 8 rpm、調整可能 | 撹拌をさまざまな部品やプロセスに適応させるのに役立ちます |
| めっきの厚さ | 5～25μm | さまざまな防食要件をサポート |
| 電流密度 | 2 ～ 6 A/dm² | 制御可能な電気めっき動作範囲を提供します |
| 動作モード | 全自動・半自動 | さまざまなレベルの生産自動化が可能 |
| 認証 | CE | 該当する市場の機器コンプライアンス要件をサポート |
この装置は、亜鉛ニッケルめっき、銅めっき、ニッケルめっき、三価不動態化、黒色亜鉛、青色亜鉛、黄色亜鉛などの追加の表面仕上げプロセスを中心に構成することもできます。正確なプロセス順序は、顧客の基材、コーティング仕様、生産量、および品質要件に従って設計する必要があります。
生産上の主な利点は何ですか?
適切に設計された自動めっきシステムは、複数の生産指標を改善するはずです。その価値は、1 つの生産ワークフロー内で材料の取り扱い、化学処理、プロセスのタイミング、品質管理を調整することから生まれます。
1. 効率的な一括処理
バレルめっきは、ねじ、ナット、ボルト、ワッシャー、および一緒に加工できるその他の小さな部品に特に適しています。 JUNDA が公表しているバレル容量はバッチあたり 500 kg に達し、プロジェクトの要件に応じてカスタマイズされた構成が利用可能です。
2. 一貫した表面被覆率
バレルを連続的に回転させることで、ワークピースのさまざまな表面をめっき液にさらすことができます。これは、電解液との一貫した接触が重要な、ねじ山、凹み、不規則な形状を備えたコンポーネントに役立ちます。
3. 手作業の削減
ガントリー搬送を自動化すると、プロセスステーション間での繰り返しの手動搬送を削減できます。これにより、製造業者は手動による材料移動への依存を減らしながら、ワークフローの一貫性を向上させることができます。
4. 柔軟な生産管理
PLC および HMI 制御アーキテクチャにより、オペレータは集中インターフェイスを通じてプロセス パラメータを監視および調整できます。レシピベースの管理により、複数のコンポーネントタイプが同じ生産システムを共有する場合にも、製品の切り替えが容易になります。
5. 水素脆化緩和への対応
該当する高張力鋼部品の場合、ラインには水素脆化を軽減するためのベーキングオーブンを組み込むことができます。適切な処理温度と処理時間は、常に材料、適用される規格、および顧客の技術仕様に従って決定する必要があります。
このめっきシステムはどのような業界で使用できますか?
の低レールガントリーバレル亜鉛めっきライン主に、耐食性の亜鉛ベースの表面処理を必要とする小型金属部品を対象としています。典型的なアプリケーションには次のようなものがあります。
- ファスナー:ネジ、ナット、ボルト、ワッシャー。
- 自動車部品:ブレーキ関連部品、シャーシコンポーネント、コネクタなど。
- 電気ハードウェア:端子と導電性コネクタ。
- 農業機械:腐食保護が必要な小さな金属部品。
- 産業用ハードウェア:一般機器に使用される精密金属部品。
複数の部品タイプを生産するメーカーにとって、部品の形状、化学的性質、装填条件、およびプロセスルートに互換性がある場合、自動バレル処理は混合製品生産のための実用的なプラットフォームを提供することもできます。
インテリジェントなプロセス制御はどのように生産を改善しますか?
ジュンダ が説明する最も注目すべき機能の 1 つは、インテリジェントなファジー制御テクノロジーです。従来の自動めっき装置では、生産ルートが変更されると、PLC プログラミングの変更が必要になる場合があります。より柔軟な制御概念では、定義されたプロセス情報から動作ロジックを生成することで、この依存性を軽減できます。
ジュンダの製品情報によると、この制御システムは複数のプロセスルートをサポートし、オペレーターがPLCプログラムを書き換えることなく浸漬、めっき、滴下時間を調整できるようにするという。再メッキのための不適合部品の自動返却にも対応できます。
このアプローチは、生産スケジュールが頻繁に変更される多品種製造環境では価値があります。すべての製品変更を主要なプログラミング プロジェクトとして扱う代わりに、オペレータは事前定義されたプロセス レシピと調整可能なパラメータを使用して作業できます。
潜在的な制御の利点
- 複数の製品レシピを制御システムを通じて管理できます。
- 浸漬時間と滴下時間はプロセス要件に応じて調整できます。
- PLC プログラミングの専門家にあまり依存せずに、生産ルートを変更できます。
- 再めっきワークフローを生産管理に組み込むことができます。
- HMI ベースの操作により、プロセス監視のための集中インターフェイスが提供されます。
システムを選択する前に購入者は何を考慮する必要がありますか?
自動電気めっきラインの購入は、長期的なエンジニアリング上の決定です。購入者は、機器の価格だけに注目するのではなく、生産プロセス全体を評価する必要があります。
- 部品の寸法と重量:コンポーネントがバレルの加工に適していること、および荷重条件がバレルの設計と互換性があることを確認します。
- 必要なバッチ容量:バレル容量を実際の生産量、製品構成、目標サイクルタイムと一致させます。
- めっきの化学:アルカリ性亜鉛、酸性亜鉛、亜鉛ニッケル、または別のプロセスが必要かどうかを判断します。
- コーティング仕様：機器の設計前に、必要な厚さ、外観、耐食性、不動態化要件を定義します。
- 工場出荷時の高さ:利用可能な天井隙間とメンテナンススペースを測定して、低レール配置が適切かどうかを判断します。
- 自動化の要件:全自動操作と半自動操作のどちらが生産目標に適しているかを決定します。
- アフターサポート：設置、試運転、トレーニング、メンテナンス、および技術サポートの取り決めを確認します。
ジュンダ は、エンジニアリング サービスがプロセス設計、機器の製造、設置、試運転、オペレーターのトレーニングをカバーしていると述べています。製品情報には、機器の 12 か月保証も明記されています。
追加のコンテキストについては、購入者がさまざまな自動バレル メッキ構成を比較する際に、JUNDA のガントリー バレル メッキ ライン シリーズを確認できます。
よくある質問
異なる製品を同じめっきラインで処理できますか?
はい。このシステムは、複数の製品タイプとプロセス ルートの混合生産をサポートするように設計されています。実際の互換性は、コンポーネントの形状、化学的性質、荷重条件、および必要なプロセス順序によって異なります。
ローレールガントリーバレル亜鉛めっきラインはファスナーに適していますか?
はい。ねじ、ナット、ボルト、およびワッシャーは、自動バレル亜鉛めっきが適した典型的な締結用途の 1 つです。
低レールガントリーシステムの利点は何ですか?
主な利点は、より高いガントリー構成と比較して、設置高さの要件が軽減されることです。これにより、このシステムは、天井のクリアランスが制限されている改修プロジェクトや工場に役立ちます。
どのくらいのバレル容量が利用可能ですか?
ジュンダ では、バッチあたり約 100 ～ 500 kg の標準設定可能範囲を指定しています。最終的な容量は、部品の特性、生産目標、バレル設計、および完全なプロセス レイアウトに従って決定する必要があります。
メッキの厚みは調整できますか？
公表されている技術範囲は 5 ～ 25 μm です。適切なコーティングの厚さは、お客様の製品仕様、耐食性の対象、基材、めっきの化学的性質、および適用される規格によって異なります。
自動再メッキはサポートされていますか?
はい。 JUNDA は、自社のインテリジェント制御システムが、検査された不適合部品の再メッキのための自動返却をサポートし、品質修正を生産ワークフローに組み込むのに役立つと述べています。
結論: この構成はあなたのプロダクションに適していますか?
低レール ガントリー バレル亜鉛めっきラインは、限られた工場の高さまたは改修の制約内で作業しながら、自動バルク亜鉛めっきを求めるメーカーにとって実用的なソリューションとなります。回転バレル処理、調整可能なガントリーの動き、PLC/HMI 制御、カスタマイズ可能なバッチ容量、および複数の表面仕上げプロセスのサポートを備えたこのシステムは、さまざまな工業生産要件に合わせて構成できます。新しい電気めっきプロジェクトを計画している場合、既存のラインをアップグレードしている場合、または低高さの自動化ソリューションを評価している場合は、お問い合わせコンポーネントの仕様、生産能力、工場レイアウト、コーティング要件、およびカスタマイズされためっきライン構成について JUNDA と話し合うことができます。
