亜鉛ラック垂直リフトめっきライン

Taizhou Junda Intelligent Equipment Co., Ltd. は、亜鉛ラック垂直リフトめっきラインの中国メーカーで、ハードウェア、ファスナー、金属部品向けの自動電気めっき生産ラインソリューションを提供しています。世界中のバイヤー向けに、安定した塗装品質、カスタマイズされた設計、ターンキー設置サービスを備えた高効率 PLC 制御亜鉛めっき装置を購入してください。

お問い合わせを送信

製品説明

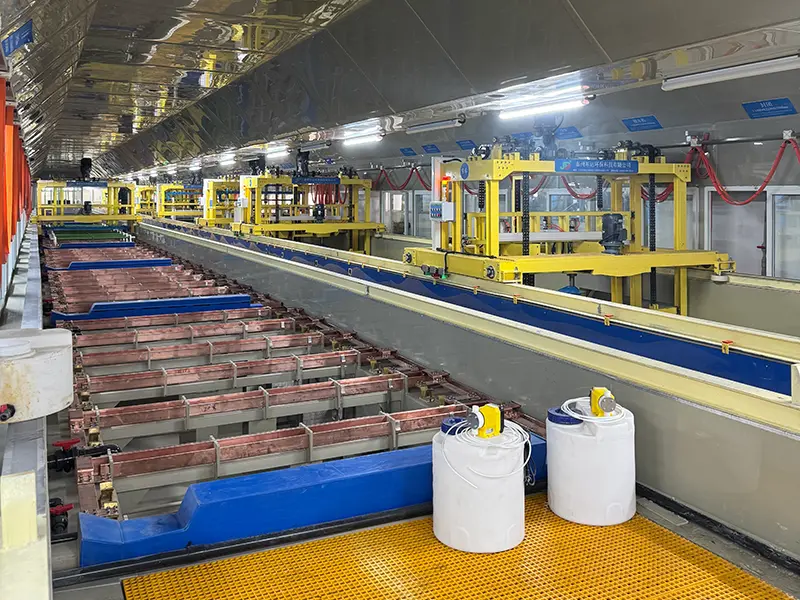

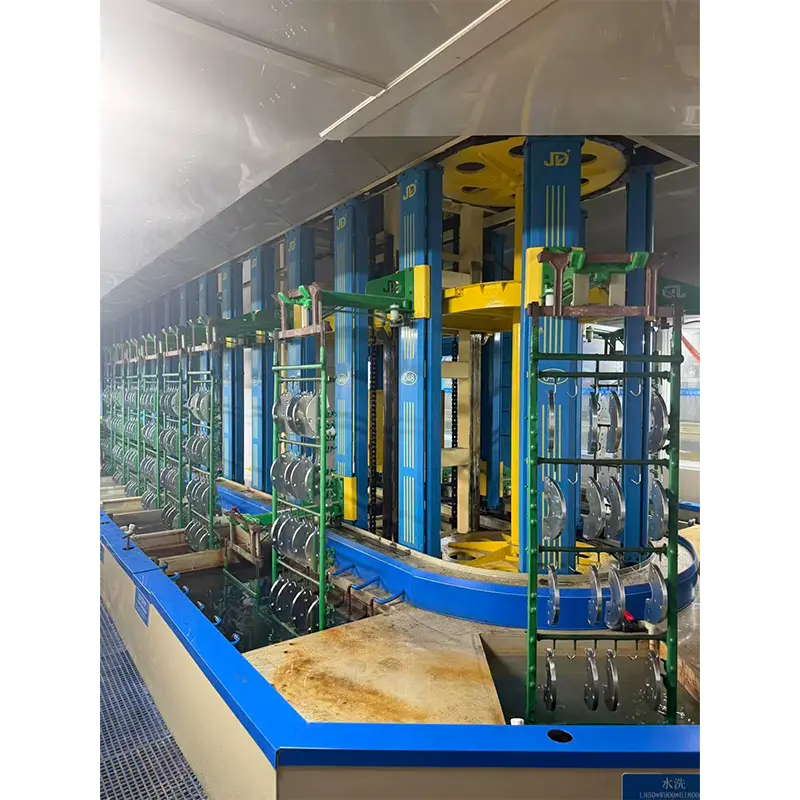

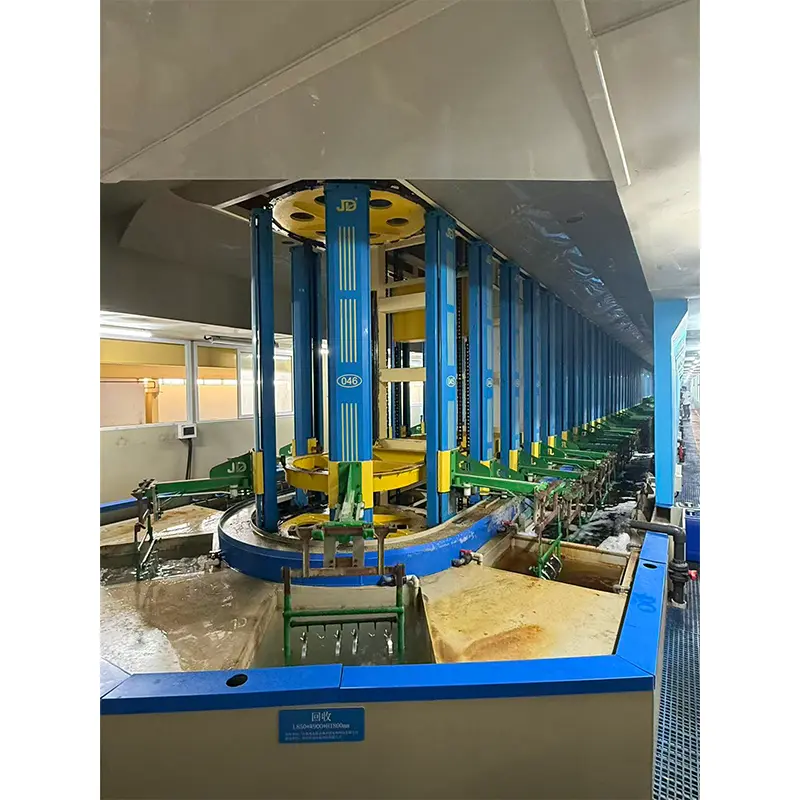

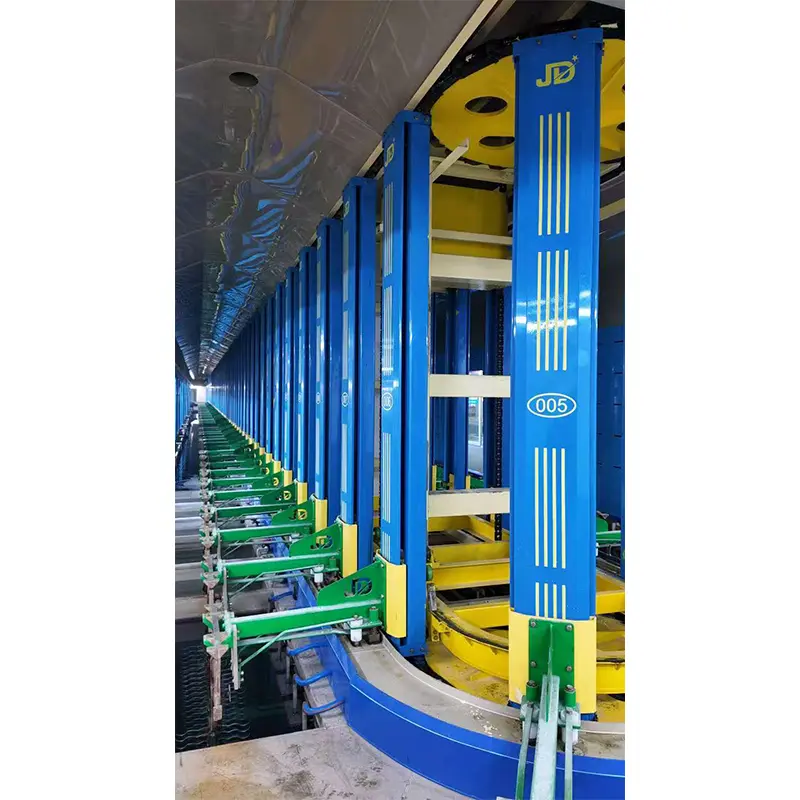

当社の亜鉛ラック垂直リフトめっきラインは、ハードウェア部品、プレス部品、金属加工品の大量電気亜鉛電気めっき用に特別に設計されています。円形リングトラックを備えた垂直リフト構成により、連続生産サイクルが可能になり、安定した品質の大量処理に最適です。

この垂直リフト亜鉛めっき装置は、PLC 自動制御、正確な整流器制御、および耐食性を強化するためのオプションの三価クロム不動態化を備えています。

主な特長

●全自動昇降ラックメッキシステム

●PLC+HMIインテリジェント制御システム

●安定した亜鉛めっき膜厚制御（5～25μm調整可能）

●アルカリ・酸亜鉛めっき対応

●円形レール連続生産設計

●三価クロム不動態化処理（RoHS対応）

●オプションの水素脆化緩和ベーキングシステム

●高いスペース利用率とコンパクトな工場レイアウト設計

主な仕様

パラメータ	仕様
機器の種類	全自動垂直昇降ラックめっきライン
メッキタイプ	アルカリ亜鉛 / 酸亜鉛
制御システム	HMIタッチスクリーン付きPLC
ホイスト容量	ラックあたり 50kg ～ 300kg (カスタマイズ可能)
めっきの厚さ	5～25μm（調整可能）
不動態化	青、黄、黒 – 三価クロム
適合ワーク	ハードウェア部品、スタンピング、ファスナー、鋳物
認証	CE

技術的プロセス

ステップ	プロセス	関数
1	アルカリ脱脂	油分や有機汚染物質の除去
2	電解洗浄	電気化学的表面処理
3	酸洗	錆やスケールの除去
4	多段階すすぎ	メッキ前の徹底した洗浄
5	亜鉛電気めっき	バレルまたはラック付きのアルカリまたは酸性亜鉛バス
6	回復リンス	溶液を節約するためのドラッグアウトリカバリ
7	硝酸ブライトディップ	不動態化のための表面活性化
8	三価クロム不動態化	青、黄、または黒の仕上げ
9	熱湯すすぎ	最終洗浄
10	遠心乾燥または熱風乾燥	ウォータースポットのない完全乾燥

パッシベーションオプション

タイプ	外観	耐塩水噴霧性	応用
青	明るい青白	48～72時間	標準ハードウェア
黄色	黄色の虹色	72～96時間	自動車部品
黒	ディープブラック仕上げ	96～120時間	高級装飾パーツ

アプリケーション

●自動車部品の表面処理

●ファスナー、ボルトの製造

● 産業用ハードウェアの製造

●建築用金属部品

●農業機械部品

● 電気筐体

●金属プレス部品

●一般工業製造業

スマートPLC適応制御システム

JUNDA 電気めっきラインは、生産の柔軟性を向上させる高度なプログラマブル制御システムをサポートしています。

複数の製品プロセスを同じシステム上で実行可能

処理時間とルートを動的に調整可能

プロセステーブル入力により新しい製品ワークフローを作成可能

NG（不適合）ワークは自動的に返送されて再加工可能

外部プログラミングエンジニアへの依存を軽減

このシステムは、多品種、少量バッチ、多品種の生産環境に特に適しています。

技術的パラメータ

パラメータ	価値
亜鉛浴の温度	20～35℃（室温）
電流密度	2-6A/dm²
めっき速度	約1μm/1～2分
サイクルタイム	フライトバーあたり 15 ～ 30 秒
電源	380V/415V 50Hz/60Hz 三相
保護等級	IP55（制御盤）

垂直リフト vs 従来のめっきライン

アイテム	垂直リフトシステム	従来のシステム
プロダクションモード	連続的な流れ	バッチ操作
スペースの使用量	コンパクト	設置面積が大きい
自動化レベル	完全自動化	半自動
柔軟性	高い	低い
効率	高スループット	中くらい
