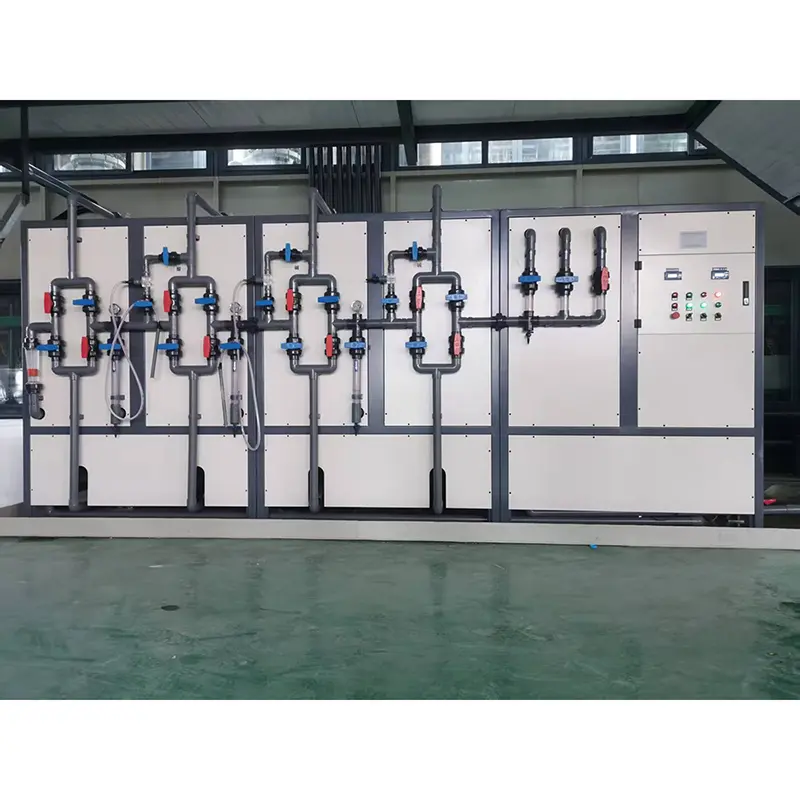

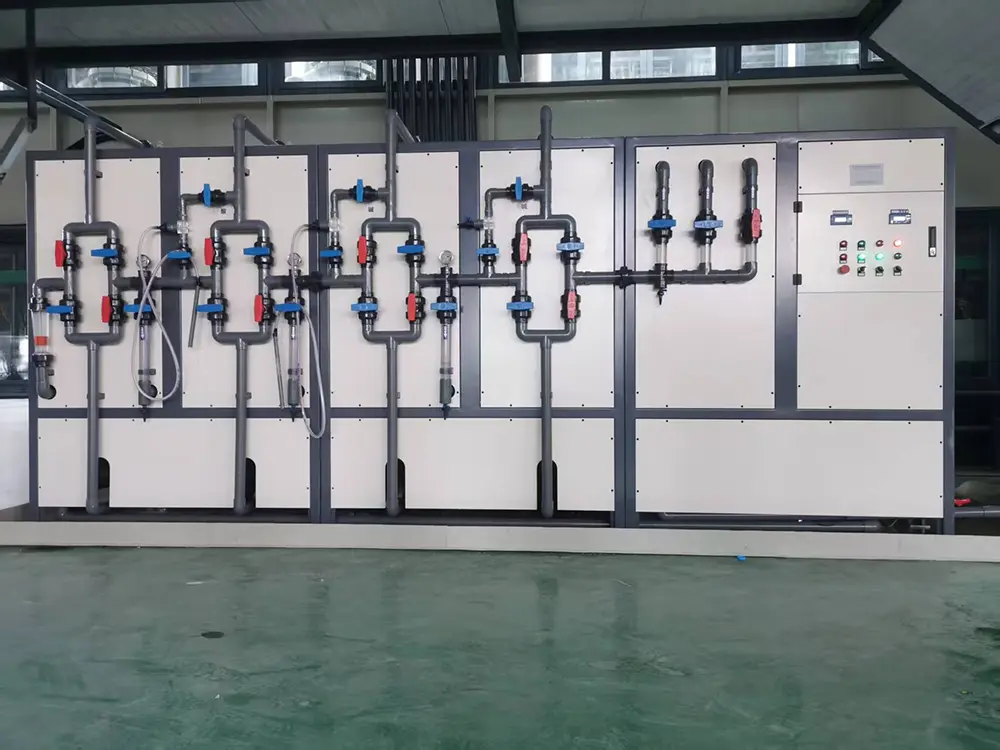

クロムメッキタンク水リサイクル装置

クロムめっきのすすぎ水には、従来の廃水処理プロセスで通常失われる貴重なクロムが含まれています。

当社のクロムめっきタンク水リサイクル装置は、最大 99% のクロム回収と最大 95% の水の再利用を可能にし、廃水を再利用可能なめっき液ときれいなすすぎ水に変換します。

クロムを有害廃棄物として扱う代わりに、このシステムは閉ループの電気めっき水リサイクルプロセスを確立し、化学物質の消費、スラッジの生成、および環境コンプライアンスへの圧力を大幅に削減します。

この溶液は、六価クロム (Cr⁶⁺) と三価クロム (Cr3⁺) の両方のめっきラインに適しています。

クロム廃水回収がなぜ必要なのか

クロムめっき廃水は、その毒性と化学的価値の損失のため、最も規制されている産業排水の 1 つです。

主要な産業上の課題:

● 洗浄水中のクロム損失による高いコスト

●厳しい環境排出制限（Cr含有量管理が必要）

●有害汚泥処理費用

● めっきラインでの真水の消費量が多い

● ゼロ液体排出 (ZLD) 準拠のための圧力の増加

従来のシステムでは、クロムは化学的に還元され、スラッジとして廃棄されるため、貴重な原材料が失われ、操業コストが高くなります。

クロムリンス水回収技術

当社は、お客様のクロム処理タイプに応じて 2 つの工業グレードの回収技術を提供します。

1. 六価クロム回収システム（イオン交換技術）

従来の Cr⁶⁺ めっきラインの場合、システムは選択的陰イオン交換樹脂を使用して、すすぎ水からクロム酸イオンと重クロム酸イオンを捕捉します。

動作原理:

クロム酸イオンはイオン交換樹脂に吸着される

再生により濃クロ​​ム酸が生成される

濃縮物は直接めっき浴に戻されます

きれいな水をすすぎシステムに再利用

結果：

最大99%のクロム回収率

安定した浴濃度回収

化学廃棄物の発生を最小限に抑える

2.三価クロム回収装置

最新の Cr3⁺ めっきシステムでは、高圧逆浸透 (最大 120 bar) を使用して、高浸透圧の課題を克服しています。

動作原理:

● 事前ろ過により懸濁物質を除去します。

●高圧ROでクロム溶液を濃縮

●透過水はリンス槽にリサイクルされます。

●濃縮液はめっき浴に戻されます。

技術的なハイライト:

●動作圧力：最大120bar

● クロム除去率: 最大 99.8%

●水回収率：最大95％

● エネルギー消費量: 1.5 ～ 2.7 kWh/m3

クローズドループのプロセスフロー

六価クロム回収工程（IX方式）

1. めっきラインからの洗浄水回収

2.プレフィルター（10μm）

3. Cr⁶⁺のイオン交換吸着

4. きれいな水をリンスタンクに戻します

5. 樹脂再生工程

6. 濃クロム酸を浴に戻す

三価クロム回収プロセス（ROシステム）

1.すすぎ水の採取

2. UF + プレろ過

3. 高圧RO濃縮

4. 透過水の再利用

5. 濃縮物をめっき浴に戻す

6. オプションの2回目研磨

主な仕様

統合処理の場合、当社のクロム洗浄水リサイクル システムは、UF 前処理、ホウ酸除去のための 2 パス RO、液体排出ゼロのための蒸発器などの追加ステージで構成できます。

クローズドループのプロセスフロー

六価クロム回収（IXシステム）：

三価クロム回収 (HPRO システム):

ケーススタディでは、高圧 RO システムがクロムと硫酸塩の除去率 >99.8% を達成し、電気めっきプロセスでの直接再利用の要件を満たしていることが示されています。

主な利点

●クロム回収システムによりクロム化学薬品の消費量を最大99%削減します。

● クローズドループ設計により、廃水流へのクロムの排出が排除されます。

●水の再利用率は最大95%に達し、真水の需要を大幅に削減します。

●従来の処理装置に比べ、汚泥の発生をゼロに近づけます。

●厳しい環境排出規制への対応が可能です。

●ゼロリキッドディスチャージ（ZLD）システム統合をサポートします。

●六価クロム処理、三価クロム処理の両方に適しています。

アプリケーション

当社のクロムめっき洗浄水回収システムは、以下の分野で広く使用されています。

●自動車装飾用クロムメッキ

●硬質クロムメッキ（油圧ロッド、ローラー、金型）

●航空宇宙部品の仕上げ

● 浴室金物および水栓の製造

● マルチライン生産による電気めっきジョブショップ

●工業用表面処理プラント

このシステムは、新しいめっきラインと改修プロジェクトの両方に適しています。

JUNDAを選ぶ理由

当社は、めっきプロセスエンジニアリング＋水処理技術＋自動化制御を融合した電気めっき・表面処理装置の専門メーカーです。

私たちの利点:

工場直接エンジニアリング設計と製造

電気めっきプロセス + 廃水処理の二重の専門知識

プラントレイアウトに基づいたカスタマイズされたシステム設計

実証済みの産業用途の経験

CE認定の環境保護装置

長期にわたる技術サポートと最適化サービス

私たちは設備だけでなく、電気めっきの化学や生産効率の最適化についても理解しています。

よくある質問

クロムメッキタンク水リサイクル装置とは何ですか？

これは、洗浄水からクロムを回収し、水と薬液の両方をクローズドループプロセスで再利用する産業廃水処理システムです。

クロムの回収はどのように行われますか?

イオン交換または高圧逆浸透を使用してクロムイオンが洗浄水から分離され、濃縮された溶液がめっき浴に戻されます。

クロム回復システムの利点は何ですか?

クロム化学薬品の消費量を削減し、スラッジの廃棄を排除し、電気めっき工場で最大 95% の水の再利用を可能にします。

三価クロムめっきにも使用できますか?

はい。高圧 RO 技術は、浸透圧の高い Cr3⁺ システム向けに特別に設計されています。

お問い合わせ

エンジニアリング提案をリクエストする

めっきラインの能力とレイアウトに基づいて、カスタマイズされたクロム回収システムの設計を入手します。

ROI 分析を取得する

クロムの節約、水の再利用によるメリット、回収期間を計算します。

工場レイアウトを送信する

当社のエンジニアは、お客様の生産ラインに合わせた閉ループ回収ソリューションを設計します。
